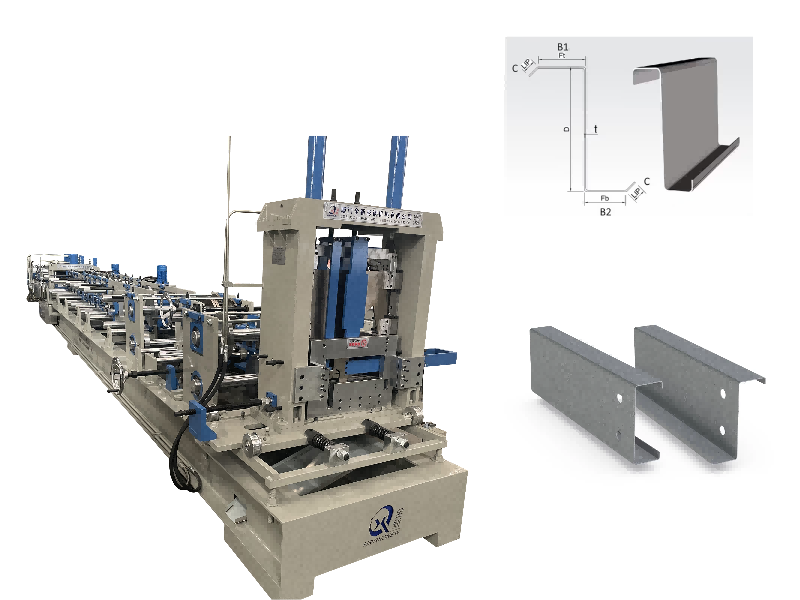

Профилегибочный станок для C/Z прогонов

Описание

Beenew CZ300 — это профилегибочный станок для производства прогонов типов C и Z, станок является оптимальным решением для производства высококачественных прогонов CZ-типа. Это передовое устройство оснащено 23 блоками роликов, а система привода с сервомотором обеспечивает высокую точность и надёжность работы.



Станок cz300 способен обрабатывать материал шириной 80–300 мм и толщиной 1,0–3,0 мм, что позволяет удовлетворять различные требования к производству прогонов.

Основные характеристики

Тип: Профилегибочный станок для производства прогонов C/Z

Бренд: Beenew

Скорость производства: 30 м/мин

Мощность: 45,0кВт

Гарантия: 2 года

Место производства: Китай, г. Сямэнь



Технологический процесс

Размотчик → Узел выравнивания → Пробивка отверстий и резка → Профилегибочная линия → Приемный стол



Преимущества профилегибочного станка для производства прогонов C/Z

1. Широкий диапазон размеров, возможность производства прогонов различных размеров. C-прогоны: от C80 до C300, Z-прогоны: от Z120 до Z300.
2. Универсальная система резки, не требует замены инструмента для производства изделий различных размеров, что экономит время и снижает трудозатраты.
3. Простота эксплуатации, экономичность и практичность.  Интуитивно понятное управление формовочным станом для прогонов C/Z, подходит даже для операторов с минимальным опытом.
4. Гибкость размеров и экономия материала, возможность производства любых размеров в заданном диапазоне без ограничений.
5. Гибкая система пробивки отверстий. Стан оснащен устройством для пробивки отверстий, позволяющем делать отверстия в любом месте стенок и полок профиля.

Основные компоненты устройства

1.Гидравлический размотчик

Тип: автоматическое зажатие/разжатие

Грузоподъёмность: до 7 тонн

2.Узел подачи и выравнивания

Используется для выравнивания листового материала перед формовкой.

3.Узел для пробивки отверстий

Выполняет пробивку отверстий в заготовке. ПЛК-управление — контроль количества и горизонтального положения отверстий. Вертикальная регулировка — вручную.

Размеры и количество отверстий на полках: в соответствии с требованиями заказчика

Размеры и количество отверстий на стенках: в соответствии с требованиями заказчика

Быстрая замена пуансонов и пробивных штампов

4.Узел для резки

Осуществляет резку материала перед профилированием.



Основной профилегибочный станок

Тип привода: цепной

Максимальная скорость формовки: 30 м/мин

Ролики: 23 блока

Материал роликов: штамповая сталь Cr15

Вал: проходит двойную шлифовку для повышения точности производства продукции, Диаметр главного вала: ø95 мм

Материал главного вала: 40Cr

Смена размеров: полностью автоматическая

Быстрая смена прогонов C/Z

Смена осуществляется в 3 этапа, для смены прогонов C/Z требуется 5-15 минут.



Гидравлическая резка

Инновационная система с интегрированным регулируемым инструментом для CZ-прогонов. Не требует замены матриц при смене размеров.



Приемный стол — 1

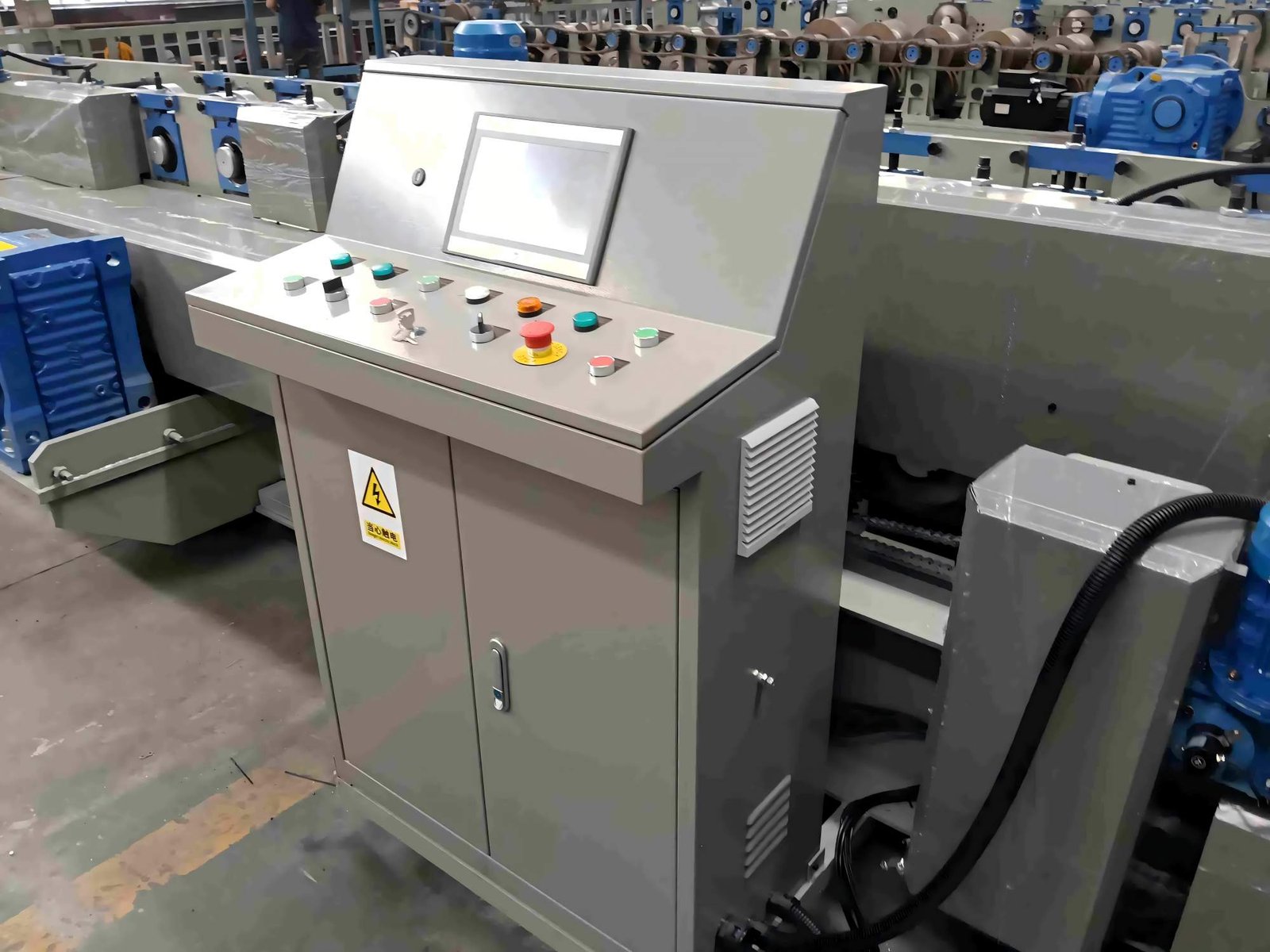

Система управления ПЛК

Полностью автоматизированное управление, контроль количества изделий, длины пробивки и резки

Система измерения и учёта:

Автоматическое измерение длины (точность ≤ ±2 мм)

Мониторинг количества продукции в реальном времени
