Станок для профилирования стальных опалубочных рам.

Описание

Станок для профилирования стальных опалубочных рам.

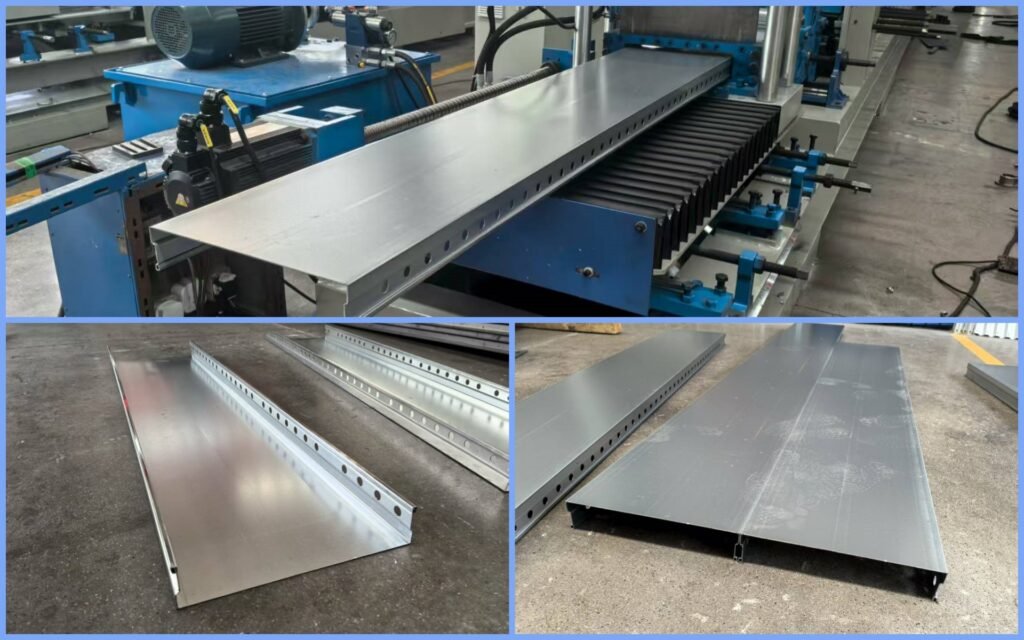

Модель: YX65-99/350 Станок для формовки опалубочных рам. Разработан и изготовлен специально для рулонов холоднокатаной высокопрочной стали G700MPA толщиной 1,6 мм. Этот станок для формовки опалубочных рам может производить опалубочные рамы двух ширин: 99 мм и 350 мм. Для обоих размеров используется один комплект режущих лезвий, что исключает необходимость замены лезвий и экономит время производства. Использует систему прямого редукторного привода для мощной и стабильной работы.



Технические характеристики

Формовочные станции: 29 этапов. Точность формовки достигает ±0,5 мм. Оснащен сервоприводной системой резки для высокоскоростного непрерывного производства. Скорость производства составляет приблизительно 10-13 м/мин. Послеформовочная пробивка обеспечивает точное расположение отверстий. Двухпозиционная конструкция пробивки сбоку повышает эффективность обработки.



Машинное видео



Параметры станка

Технические характеристики
Модель оборудования YX65-99⁄350 Формовочный станок
Материал Холоднокатаная высокопрочная сталь G700MPA
Толщина материала 1,6 мм
Формовочные станции 29 станций + 3 калибровки валков
Приводная система Двигатель 18,5 кВт с закаленным редуктором серии K
Характеристики валков Диаметр: 85 мм — Материал: инструментальная сталь CR12 (прецизионная токарная обработка, карбонитрирование) — Радиус основания: 0,6-0,8 мм (допускается канавка)
Производительная скорость 10-13 м/мин (стандартная секция 2,5 м, скорость автоматически регулируется для секции, не превышающей 300 мм)
Система пробивки Гидравлическая пробивка после формовки — Одновременная пробивка отверстий 2×7 Ø16,5 мм — Гидравлический блок 7,5 кВт с серводвигателем 5,5 кВт
Система резки Трехлопастная гидравлическая Ножницы — лезвия из инструментальной стали CR12MoV (термообработанные) — гидравлический блок мощностью 7,5 кВт
Система управления: ПЛК, встроенный контроллер — оптический энкодер (Koyo, Япония) для измерения длины
Дополнительное оборудование: Разматыватель 10TX650: — Максимальная ширина рулона: 650 мм — Внутренний диаметр рулона: 460-530 мм — Максимальный внешний диаметр: 1800 мм — гидравлическая система натяжения мощностью 3 кВт



Преимущества в производительности

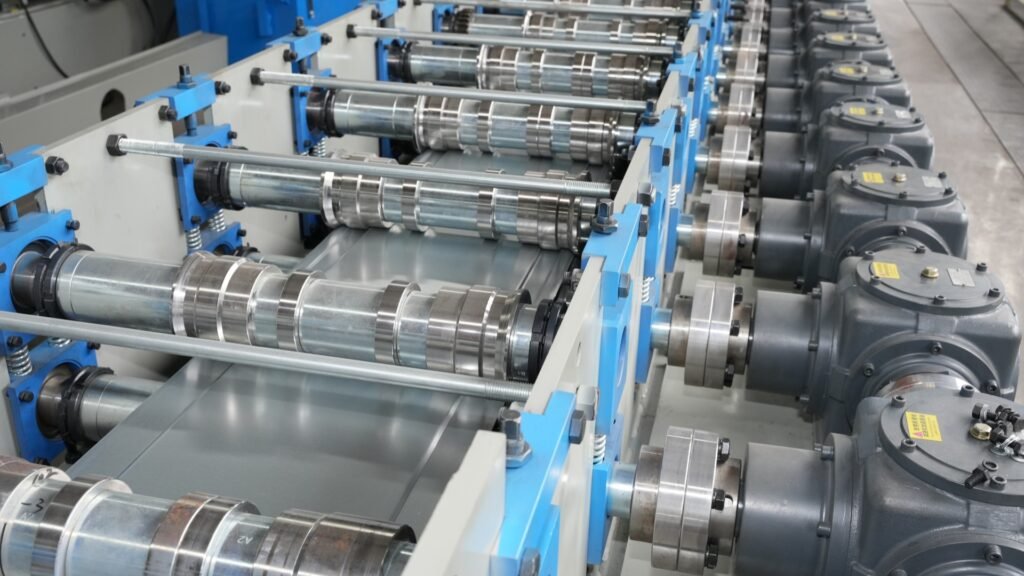

Зубчатая передача обеспечивает большую стабильность и долговечность по сравнению с традиционной цепной передачей.

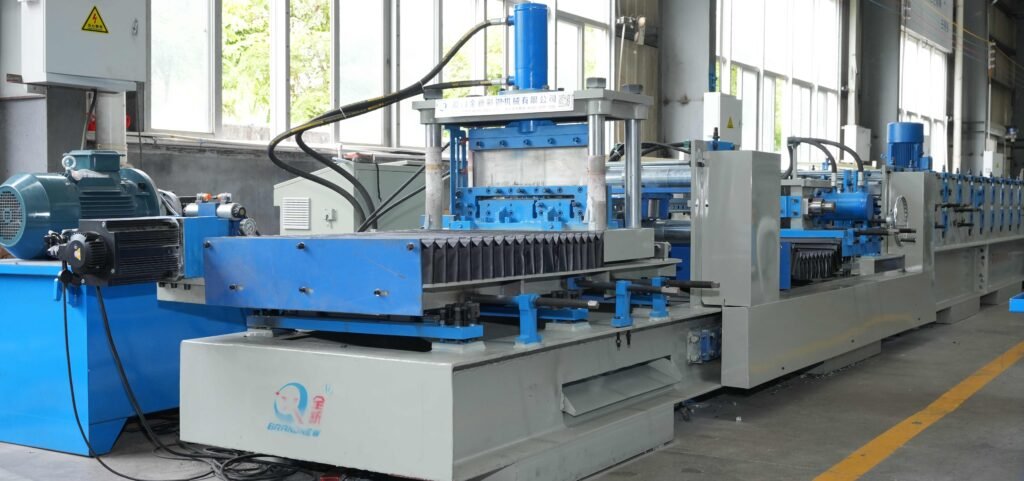

Технология летучей пробивки и летучей резки значительно повысила эффективность всей линии прокатных станков для стальных опалубочных рам. Конструкция с последующей и боковой пробивкой обеспечивает более высокую точность отверстий. Подходит для прецизионной формовки высокопрочной стали.
