Станок для профилирования солнечных каналов

Описание

Станок для профилирования профилей солнечных панелей
Инженерные проекты должны обеспечивать надежную и безопасную опору для солнечных панелей на крышах или наземных сооружениях, поэтому системы крепления солнечных панелей являются неотъемлемой частью фотоэлектрических (ФЭ) систем. Наиболее часто используются системы стеллажей и направляющих. Для надежной фиксации солнечных панелей даже в плохую погоду эти новые энергетические системы будут использовать специально изготовленные направляющие и кронштейны.



Станок для профилирования кронштейнов для ФЭ-систем

Станки для профилирования конструкций крепления солнечных панелей были созданы для удовлетворения потребности в решениях для крепления солнечных элементов. Эти станки предназначены для производства направляющих и кронштейнов из углеродистой стали различных размеров и длин. Таким образом, производители кронштейнов для солнечных батарей могут производить необходимые детали, такие как направляющие для крепления на крыше, кронштейны для систем стеллажей и направляющих, а также конструкционные профили для поддержки солнечных панелей.

Эти станки для профилирования профилей солнечных панелей также гарантируют, что все компоненты соответствуют отраслевым требованиям к прочности и долговечности.

Станок для изготовления профилей солнечных панелей
В системах солнечной энергетики легкие конструкционные нагрузки монтируются, усиливаются, поддерживаются и соединяются с помощью С-образного или U-образного профиля монтажного кронштейна. Его прочная конструкция и практичный дизайн хорошо удовлетворяют потребности различных отраслей промышленности. Вот основные функции для инженеров, работающих в сфере солнечной энергетики:
1. Монтаж солнечных панелей:
• Обеспечивает структурную поддержку фотоэлектрических (PV) панелей.

• Гарантирует правильное выравнивание панелей и стабильную работу в сложных условиях окружающей среды.

2. Инфраструктура для энергетики:
• Используется в качестве опорных конструкций для ветротурбин.

• Помогает в монтаже электрических корпусов и прокладке кабелей.

3. Легкие конструкционные нагрузки:
• Подходит для укрепления легких конструкций и каркасов.

• Обеспечивает экономичный способ поддержки легких нагрузок.

Станок для изготовления профилей для солнечных панелей CU

Если вы хотите оставаться конкурентоспособными в расширяющейся отрасли возобновляемой энергетики, приобретение станка для профилирования профилей для монтажа солнечных панелей — лучший вариант. Свяжитесь с нами прямо сейчас, чтобы узнать, как наш станок для профилирования профилей для солнечных панелей может революционизировать ваш производственный процесс.

Наша высокопроизводительная линия станков для профилирования специально разработана для производства С-образных профилей для монтажа солнечных панелей с исключительной точностью и скоростью. Формовочный станок использует гидравлический метод резки для обеспечения бесперебойного производства.

Ключевые компоненты станка:
Гидравлический разматыватель: Гидравлический разматыватель гарантирует быструю и бесперебойную подачу материала.

Сервоприводной питатель: Обеспечивает точное позиционирование для обработки с высокой точностью.

Гидравлический пробивной узел: Это устройство обеспечивает точную пробивку отверстий в соответствии с проектными спецификациями.



Вальцовочный станок

Вальцовочный станок: Точно и стабильно формирует профили.
Даже на высоких скоростях сервоприводной режущий механизм обеспечивает точные и чистые срезы.



Станок для формовки солнечных профилей

Система ПЛК: Для оптимальной производительности вся линия формовки профилей питается и управляется электрической и гидравлической системой.

Гидравлическая универсальная резка: Специальная конструкция режущей рамы и режущих лезвий для каждого размера солнечного профиля, подходящая для всех размеров С-образных профилей.



Станок для формовки С-образных профилей

Все вышеперечисленные устройства позволяют производителям эффективно масштабировать производство за счет автоматизации процесса производства стеллажей, что экономит трудозатраты и время. Они гарантируют стабильность качества, что крайне важно для сохранения структурной целостности солнечных батарей. Кроме того, благодаря изготовлению деталей, подготовленных для сборки на месте, профилировочные станки позволяют ускорить сроки выполнения проектов.

Монтажный кронштейн для профилирования С-образного профиля
Производительность станка:
1 Толщина сырья: 1,0-3,15 мм
2 Рулон сырья: алюминиево-цинковый, 355 МПа и 550 МПа
3 Спецификация профиля: С-образный профиль:
Ширина стенки: 50-200 мм

Полка: 30-70 мм

Выступ: 8-20 мм

U-образный профиль:
Ширина стенки: 50-200 мм

Полка: 30-70 мм

4 Скорость линии: 26-30 м/мин (без пуансона)

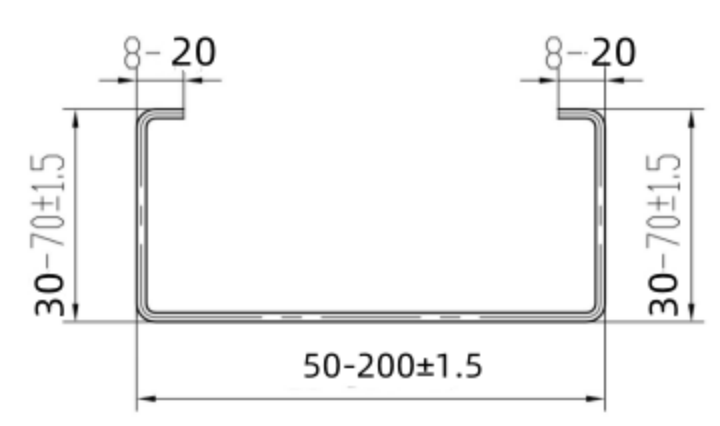

Конструкция C50-200



Основные параметры станка

Секция подачи с направляющей

Одна сторона, один двигатель на конце подачи материала для смены типа

Редукторный/зубчатый привод: 20 шагов для формовки + 3 шага для придания формы

Толщина боковой стенки: 30 мм

Диаметр вала: 95/80 мм

Материал вала: сталь 45#, прецизионная обработка

Ролики изготовлены из GCr15 и Cr12, токарные станки с ЧПУ, твердое хромированное покрытие

Материал основания рамы: H400

Главный двигатель = 30 кВт (серводвигатель), с редуктором, частотным регулированием скорости

С стабилизатором напряжения для безопасной работы серводвигателя при перебоях в электроснабжении

Скорость формовки: 25-30 м/мин (без пробивки и резки)

Двигатель для изменения размера: 0,55 кВт (малый серводвигатель)

Ввод данных на сенсорном экране для изменения размеров

Автоматическая регулировка ширины нижней части С-образного профиля и высоты фланца + небольшая ручная регулировка

Все работы по изменению размеров могут быть выполнены на сенсорном экране

Высококачественный станок для формовки солнечных профилей



Как работает система крепления солнечных панелей?

Фотоэлектрические элементы в солнечной панели преобразуют солнечный свет в электричество Трисити. Однако для эффективной работы системы в течение длительного времени панели должны быть надежно установлены. Без правильного крепления солнечные панели могут смещаться, повреждаться или перестраиваться, что в конечном итоге снизит выработку энергии. Поэтому для обеспечения как функциональности, так и срока службы необходимо выбирать высококачественные монтажные рамы. Высокоскоростной и производительный станок для профилирования солнечных профилей может значительно сэкономить время инженеров на строительстве, а профили правильной формы также значительно ускорят монтаж рам.
