Высокоскоростной станок для профилирования профилей C-образного профиля

Описание

Высокоскоростной станок для профилирования профилей C-образного профиля

Это наш полностью автоматический станок для профилирования С- и U-образных профилей китайского производства, специально разработанный для производства С- и U-образных профилей различных размеров. Этот тип станка также называют станком для быстрой смены профилей для прогонов или станком для профилирования С- и U-образных профилей с пазами. Он отличается высокой скоростью работы и автоматической сменой размеров с помощью ПЛК.





Параметры станка

Трансмиссия: серводвигатель 30 кВт + гидравлический двигатель 7,5 кВт

Измененные габариты: 0,55 кВт*3

Пробный стол: 7,5 кВт

Вес станка: 18-25 тонн

Габариты: длина = 16 м; Ш = 2,55 м, В = 2,15 м

Скорость формовки: 25-28 м/мин (без пробивки и резки)

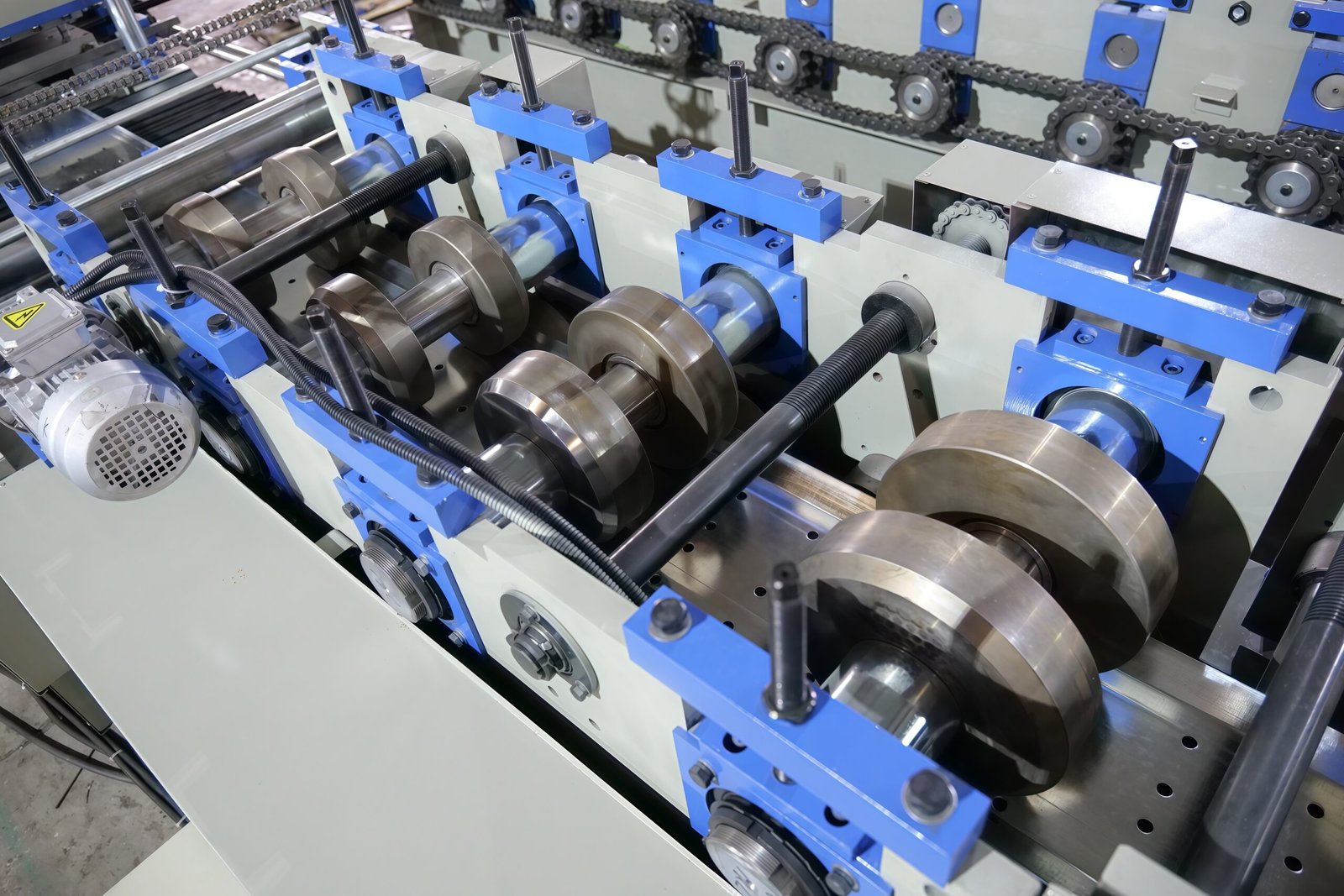

Вальцовые станции: –Формовка прогонов: 15

–Регулировка защиты от развальцовки: 3

Система передачи: Электродвигатель и цепная передача

Система резки: Гидравлический цилиндр

Технология резки: Летающая резка, один комплект режущих лезвий для всех размеров прогонов

Система пробивки: Летающий пробивной штамп, цельный гидравлический цилиндр для одного типа отверстий

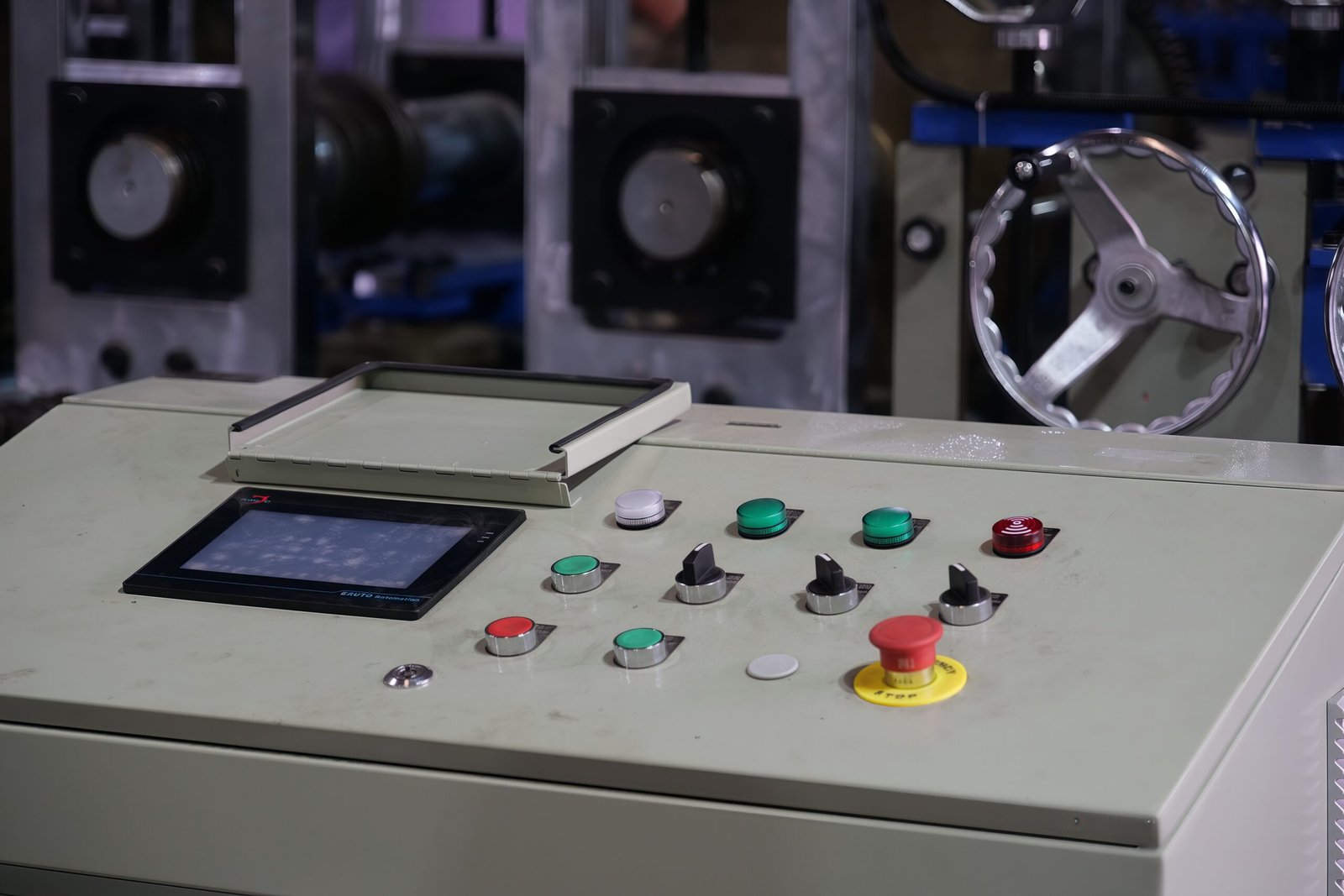

Система управления: ПЛК, HMI, автоматическое программирование

Диапазон размеров: C100–C350 и Z100–Z350

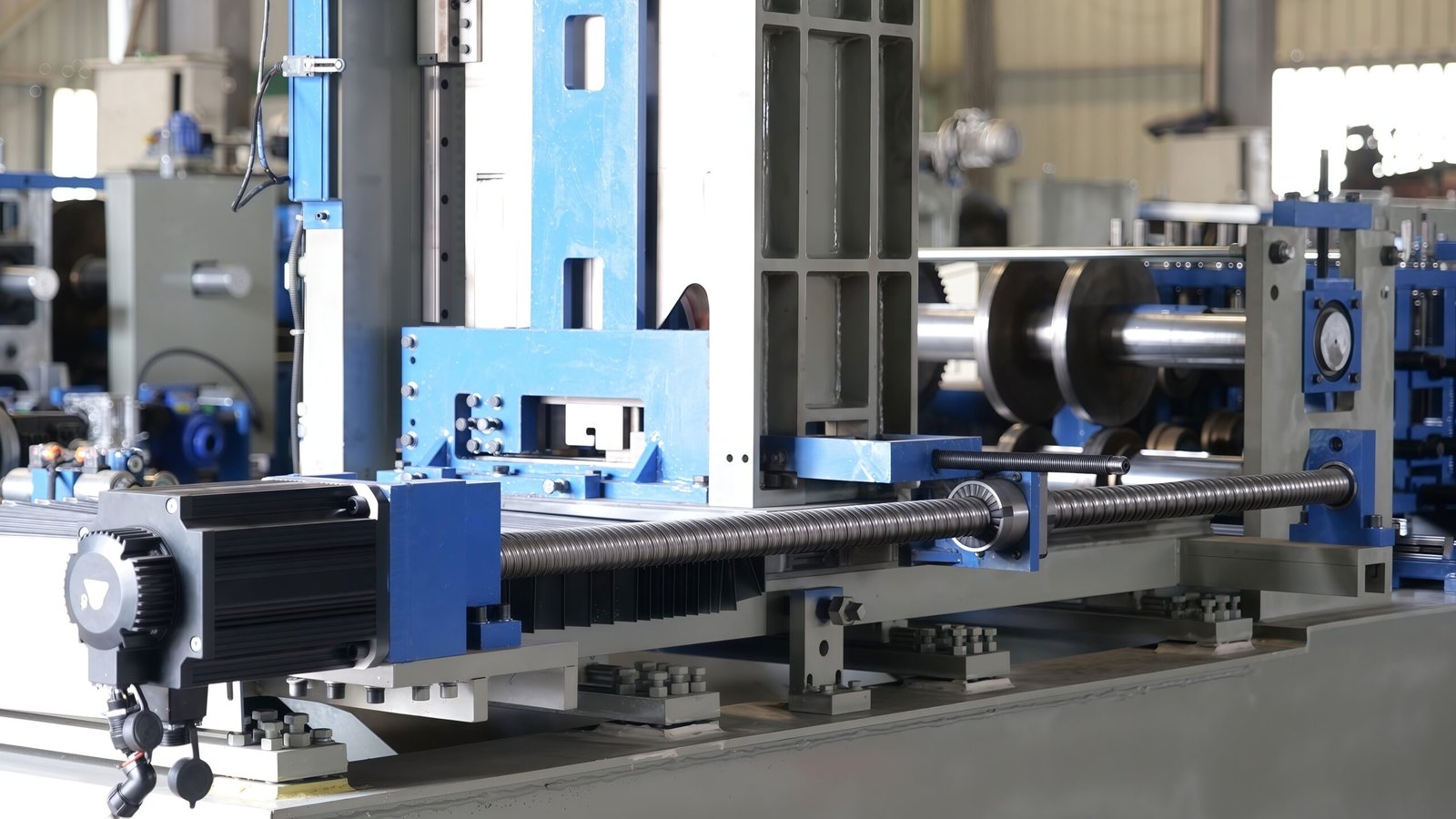

Изменение размера: Автоматическое с помощью серводвигателя

Толщина материала: 1,5~3 мм

Ширина материала: Для C: 200-563 мм; Для Z: 206-569 м

Предел текучести материала: G300~G550 МПа



Преимущества машины

Полностью автоматическая регулировка размеров прогонов: автоматическое изменение всего заданного диапазона размеров с помощью ПЛК и сенсорного экрана.



Универсальные режущие лезвия: Один комплект универсальных режущих лезвий подходит для всех размеров, что позволяет экономить время на смену типа.

Конструкция с летающим пуансоном и летящей резкой: Эффективно увеличивает скорость линии формовки профилей C-образного профиля.



Высокопрочный материал формовочных валков: все ключевые формовочные валки изготовлены из материала Cr12, который обладает повышенной твердостью и пределом текучести 550 МПа.

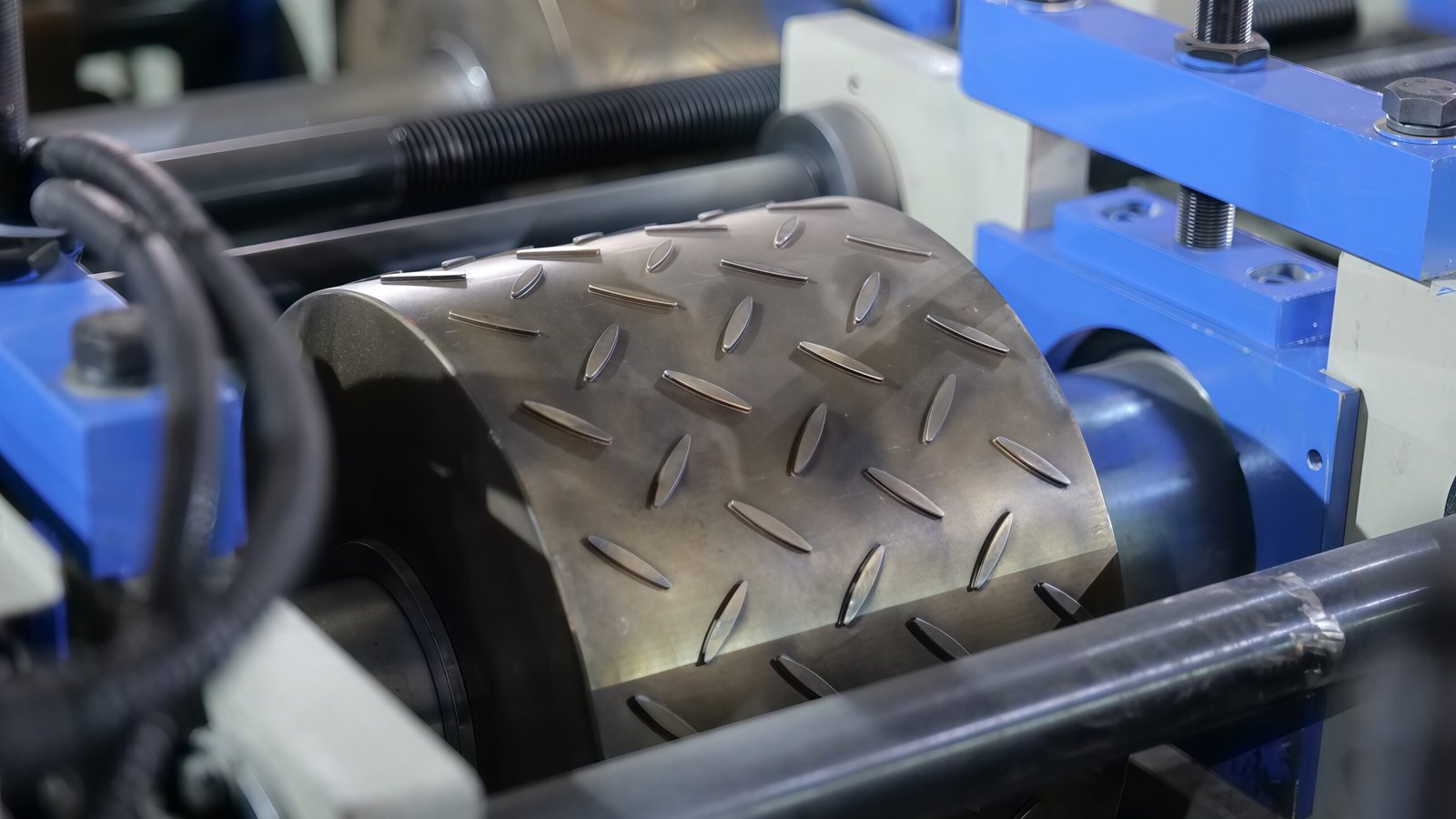

При использовании валиков для тиснения: один комплект валиков для тиснения устанавливается в качестве опции.



Конструкция со сквозной осью: Снижает вероятность неравномерности высоты, возникающей из-за повреждения главного вала станка, благодаря конструкции со сквозной осью.
Высокопрочная конструкция: Конструкция основного прокатного стана выполнена из холоднокатаных стальных листов с постоянной толщиной стенок и высокой прочностью на сжатие.

Превосходная точность: Благодаря легко регулируемым отклонениям длины и расположению пробивных отверстий для прогонов, готовая продукция отличается превосходной точностью.

Поэтому выбирайте Beenew Machinery, выбирайте высокоскоростные прокатные станы для профилей C-U, чтобы успешно осваивать местный рынок!
