Станок для формовки рулонов для садовых грядок

Описание

Современный станок для профилирования листового металла для садовых грядок специально разработан для использования с садовыми грядками и контейнерами. Сначала предварительно окрашенная стальная рулонная сталь формуется в гофрированный лист, затем производится гидравлическая штамповка и резка на необходимую длину, после чего лист сгибается в требуемую дугу с помощью нашего станка для профилирования гофрированного железа. Регулировочные винты на раме станка позволяют регулировать толщину листа из полипропиленового оцинкованного листа (PPGI) от 0,3 до 0,6 мм.





Описание станка

Это станок для профилирования гофрированного листа, специально предназначенный для изготовления грядок. В этом станке используется двухцилиндровая перфорация, позволяющая пробивать два ряда отверстий одновременно. Пробивные матрицы изготовлены из термообработанной стали Cr12; перфорационная головка может быть быстро разобрана или отрегулирована, а количество отверстий, пробиваемых на изделии, легко и быстро устанавливается.

Вся линия профилирования оснащена стальными роликами 45# с твердым хромовым покрытием для повышения долговечности и предназначена для обработки материалов толщиной 0,6 мм и прочностью 350 МПа. Высококачественные кривые изготавливаются на станке для профилирования гофрированного листа в три этапа точного формования.





Угол и длина дуги могут контролироваться фотоэлектрическими датчиками, а все данные о продукте могут быть установлены на сенсорном экране системы управления ПЛК. Этот станок для профилирования цветочных ящиков обеспечивает эффективную работу благодаря приводному двигателю мощностью 3 кВт и серводвигателю мощностью 0,75 кВт для перемещения вверх и вниз. Он идеально подходит для производства садовых грядок различного радиуса в соответствии с потребностями рынка!





Технические характеристики

Сырье: Предварительно окрашенные рулоны цветной стали; рулоны оцинкованной стали; рулоны стали с покрытием Galvalume;

Предел текучести сырья: 235-345 МПа

Толщина сырья: 0,3-0,6 мм

Ширина сырья: 914-1250 мм

Мощность главного двигателя: 7,5 кВт (сервомотор)

Формовочные станции: 16 станций

Конструкция прокатных станов: сборная или с раздельными формовочными инструментами

Рама стана: сварная конструкционная сталь

Толщина стали рамы: 18 мм

Материал роликов: высококачественная сталь 45#, полированная и покрытая хромом толщиной 0,05 мм

Материал валов: высококачественная сталь 45#

Диаметр валов: 70 мм

Резак: гидравлический резак с упором для резки

Материал режущих матриц: сталь Cr12

Мощность гидравлической резки: 5,5 кВт

Чертеж конструкции садовой грядки

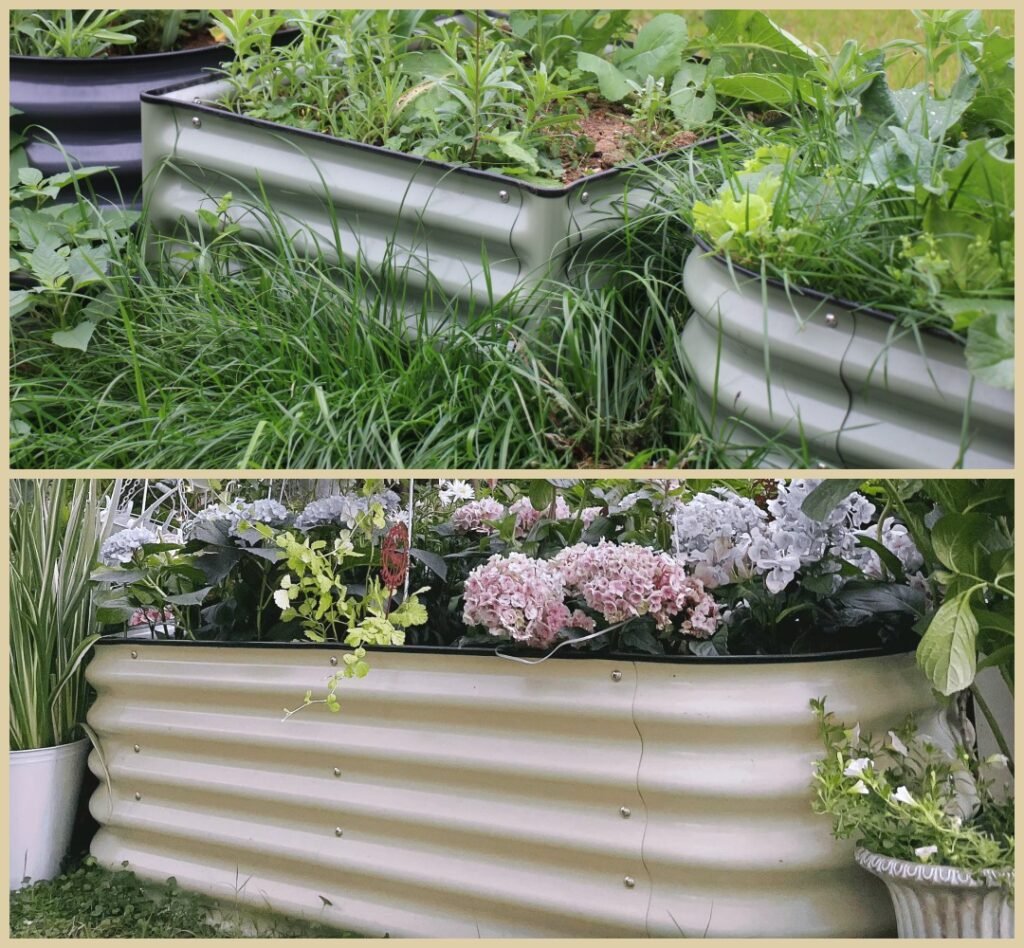

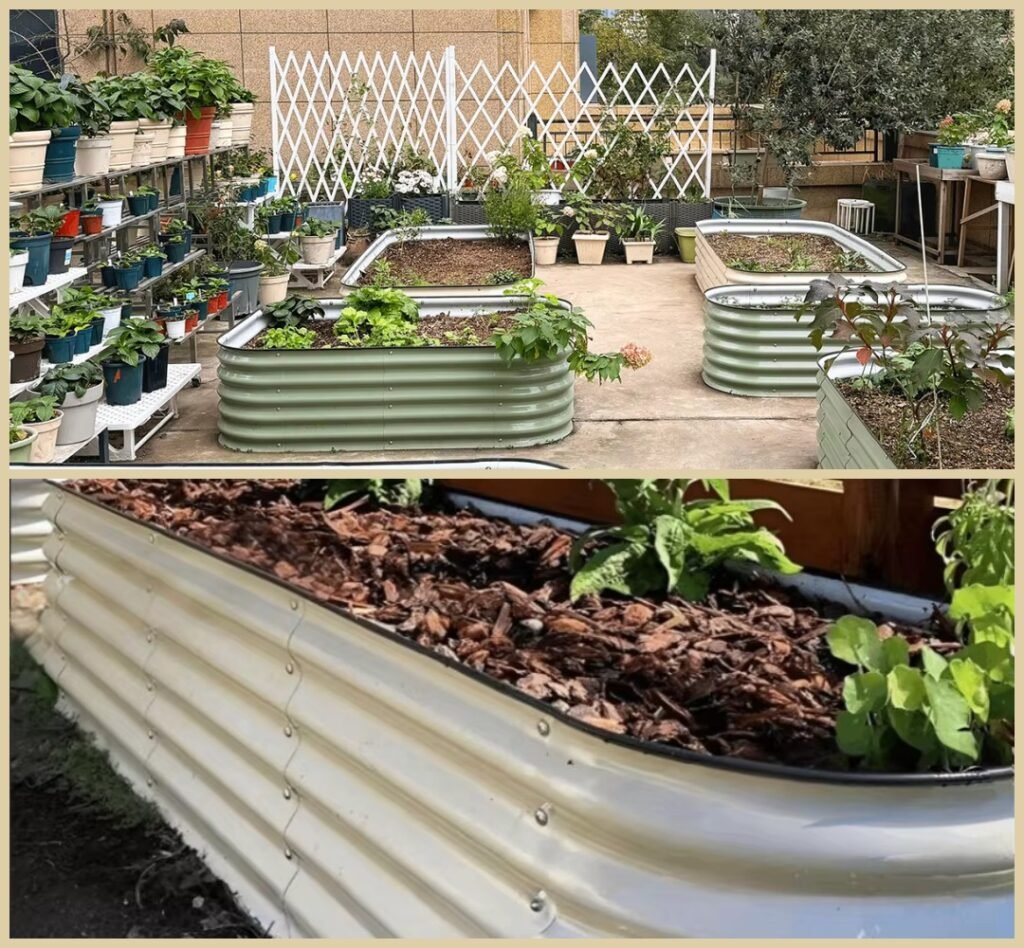

Различные стили садовых грядок





Все параметры длины и количества будут устанавливаться с помощью сенсорного экрана системы управления ПЛК.

При длине изделия 400-900 мм положение режущего устройства можно регулировать вручную, а пробивка и резка выполняются одновременно за один проход;

При длине изделия, превышающей диапазон 400-900 мм, пробивка и резка выполняются в два этапа, при этом длина не ограничена, а точность составляет ±1 мм.
