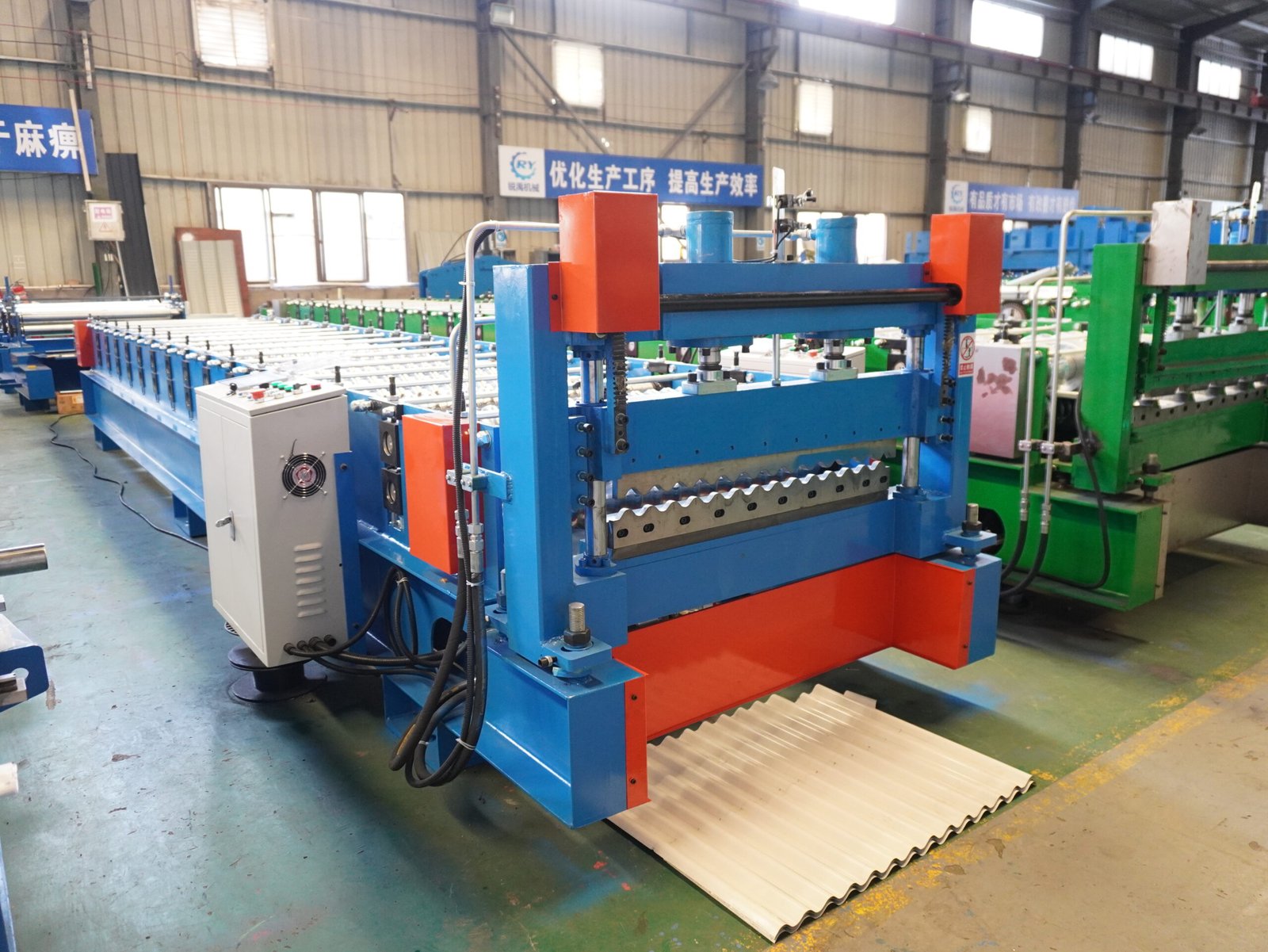

Станок для гофрирования рулонов

Описание

1. Профиль
Материал: Оцинкованная стальная рулонная сталь

Толщина: 0,4-0,7 мм

Эффективная ширина: 1010 мм

Ширина рулона для этого профиля: 1220 мм

Класс прочности на растяжение: Q245 МПа

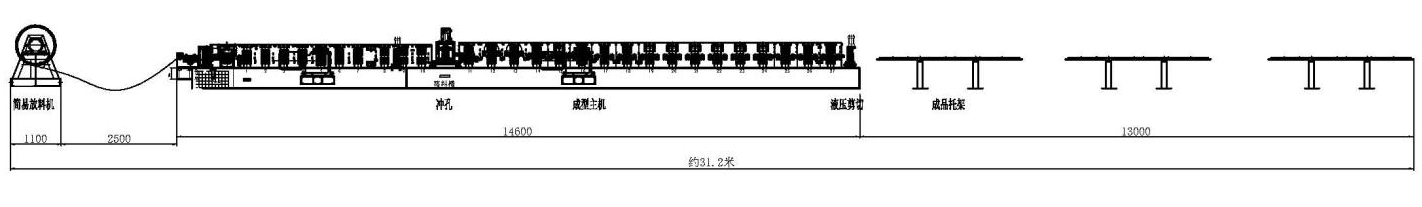

2. Технологический процесс
Размотчик – подача – формовка – резка – производство

3. Компоненты машины
Ручной разматыватель рулонов 5 тонн * 1250 мм

Внутренний диаметр рулона = 510 ± 30 мм.

Максимальный внешний диаметр рулона 1300 мм;

Максимальная грузоподъемность: 5 тонн;

Максимальная ширина рулона: 1300 мм;

4. Валкоформовочный станок
Секция подачи с направляющей

Привод: зубчатая передача/звездочка; 17 этапов формовки;

Валы изготовлены из стали 45#, обработаны на станках с ЧПУ, покрыты твердым хромом

Диаметр валов: 70 мм, прецизионная обработка

Главный двигатель: 7,5 кВт, частотное регулирование скорости

Скорость формовки: приблизительно 12-18 м/мин

Корпус станка: двутавровая балка 350 мм

Машина 4,5 тонны, размеры 8*1,5*1,0 м (Д*Ш*В)

Напряжение: 380 В, 50 Гц, 3 фазы

5. Гидравлическое режущее устройство
Мощность двигателя насоса = 4 кВт; Давление резки = макс. 8 МПа

Материал режущего инструмента: Cr12, термообработка

6. Система управления ПЛК
Автоматическое управление длиной и количеством резки.

В сочетании с: ПЛК, инвертором, сенсорным экраном, энкодером и т. д.

Допуск по длине резки ≤±2 мм

Управляющее напряжение 24 В
