Станок для профилирования солнечных кронштейнов C50-160

Описание

Станок для профилирования солнечных кронштейнов C50-160



Кронштейн для солнечных панелей от компании Beenew Roll Forming Machine представляет собой холоднокатаный стальной профиль, используемый для крепления солнечных батарей и в качестве несущих конструкций. Для изготовления профиля используются металлические рулонные полосы, которые затем прокатываются в открытую профильную секцию с выступами для дополнительной жесткости с помощью автоматического станка для прокатки кронштейнов солнечных панелей со сменными размерами.

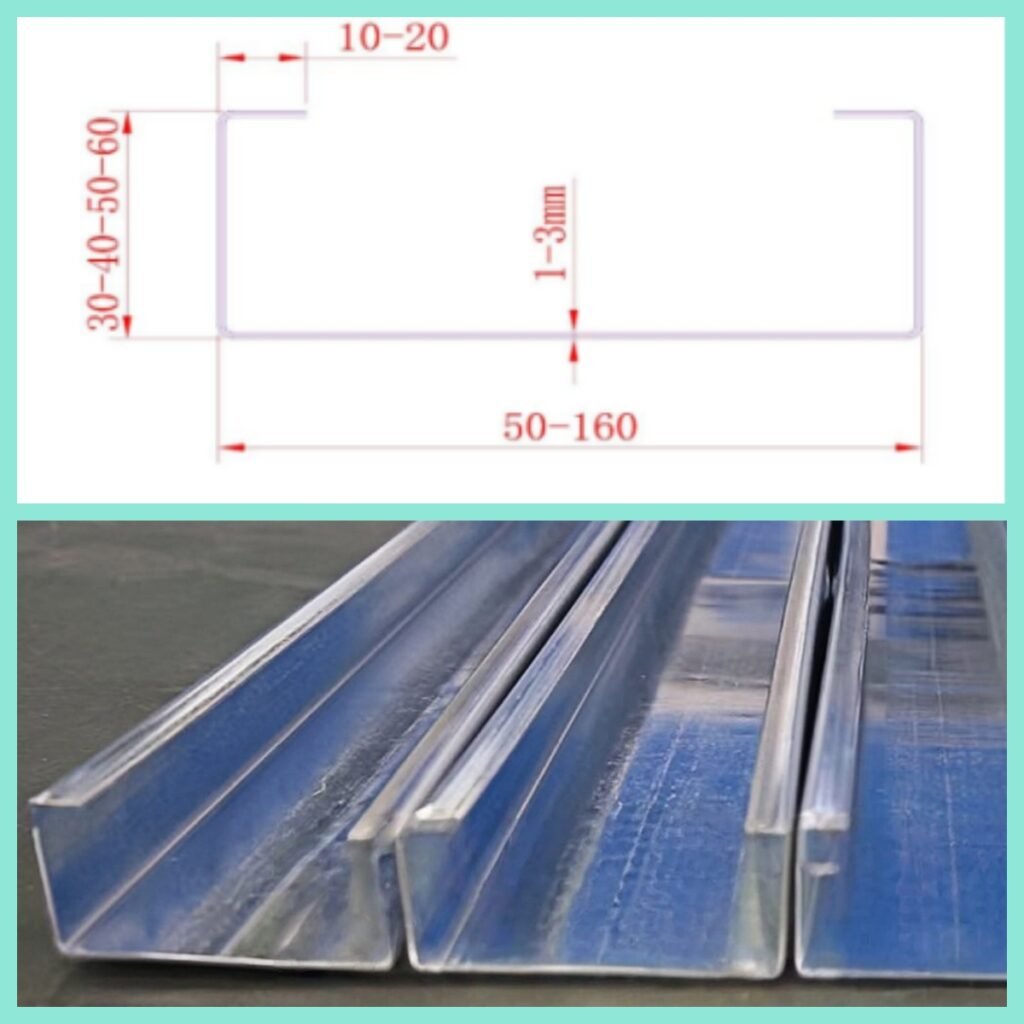

Станок для прокатки кронштейнов солнечных панелей от Beenew предназначен для изготовления профилей толщиной 1,5–3,0 мм требуемого типа. Станок способен производить С-образные профили размером от 50 до 160 мм, а также доступны варианты с высокой пределом текучести 550 МПа из оцинкованной стали/алюминия.



Подходящий материал

Оцинкованный алюминиево-магниевый сплав

Предел текучести: ≤550 МПа

Толщина материала: 1,5-3 мм

Ширина материала: 150-320 мм





Подробная информация о параметрах оборудования

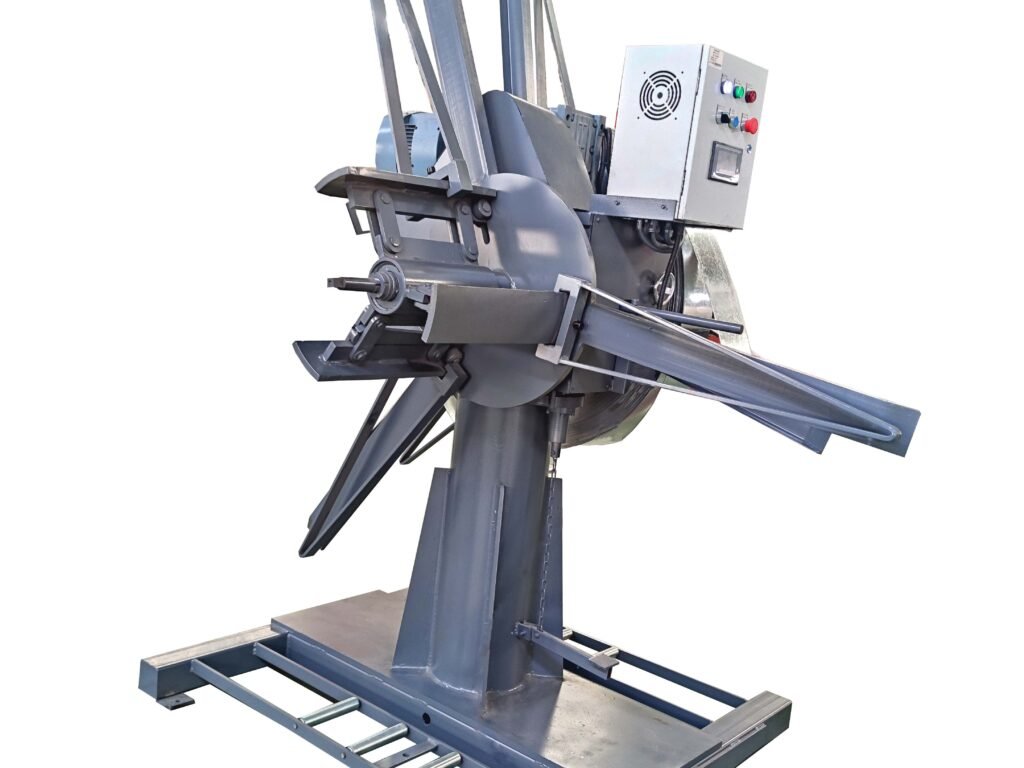

Гидравлический разматыватель рулонов грузоподъемностью 4 тонны с двойной головкой

Автоматический запуск-остановка главного шпинделя;
Ручная регулировка сжатия внутреннего отверстия рулона стали;
Мощность главного двигателя 3 кВт;
Ширина разгрузки 350 мм.
Диапазон захватов: 450-530 мм;
Грузоподъемность: < 4 тонны x 2 рулона.

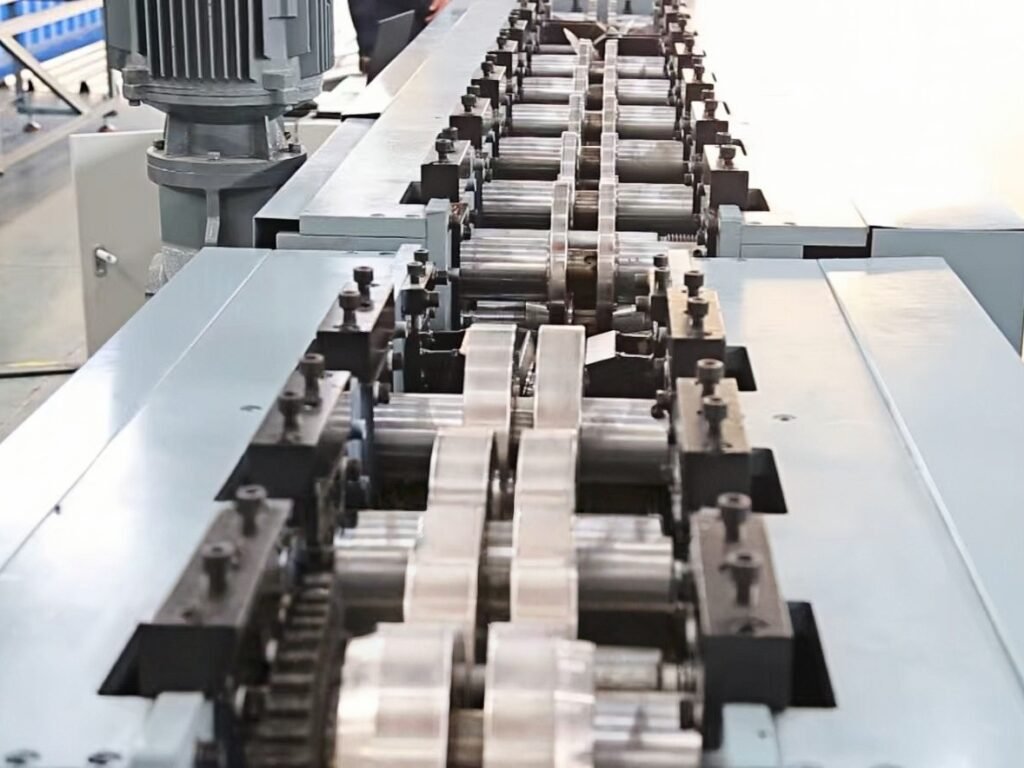

Станок для профилирования валов

Главный двигатель: 22 кВт;

Двигатель с изменяемым типом: 0,37 кВт + 0,55 кВт + 1,1 кВт;

Серводвигатель для резки: 3 кВт;

Гидравлический двигатель: 7,5 кВт;

Автоматическое управление количеством обрабатываемых деталей и длиной резки;

Допуск по длине: ≤±1 мм;

Скорость прокатки: 5-45 м/мин;

Формование: 13 этапов + формовка;

Устройство подачи и смазки с защитой от царапин:

Материал формовочных роликов: инструментальная сталь Cr12, термообработанная до твердости 58-60 после обработки на станке с ЧПУ;

Материал вала: сталь 40cr, закалка 280-320HB, после обработки на станке с ЧПУ;

Рама изготовлена ​​из двутавровой балки 400# + сварка стальной пластины;

Режим резки: летучая резка, без отходов;

Материал режущего лезвия: Cr12Mov;

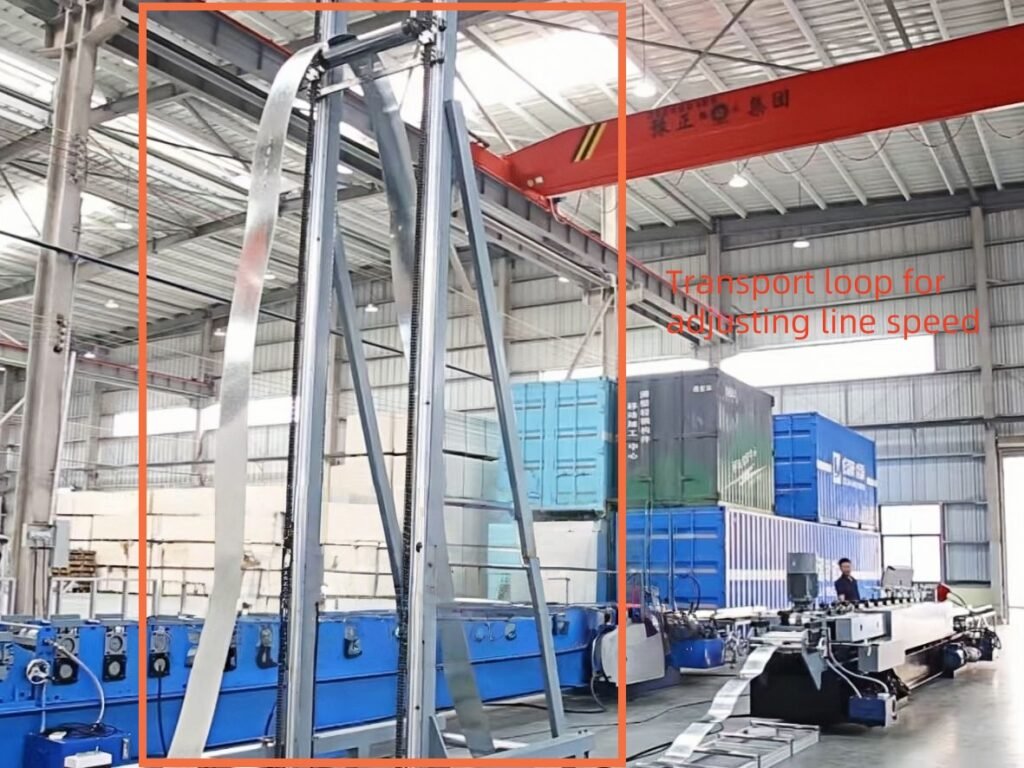

Транспортировочный контур для регулировки скорости линии формовки кронштейнов для солнечных батарей

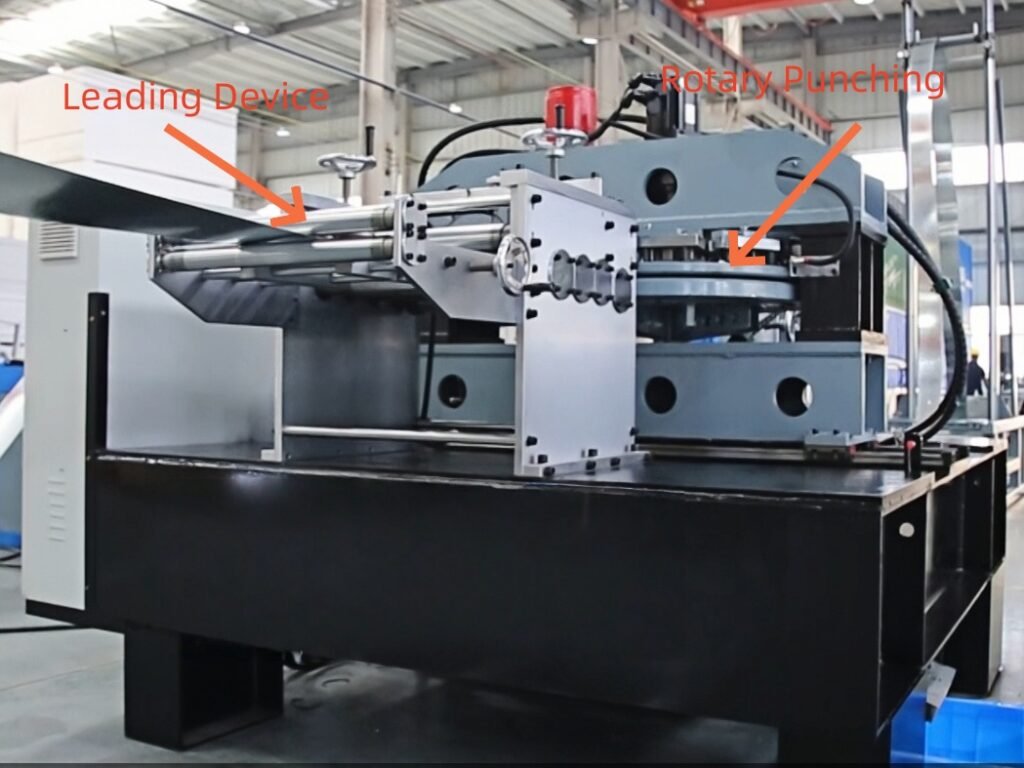

Роторный штамповочный станок



Параметры типа отверстия

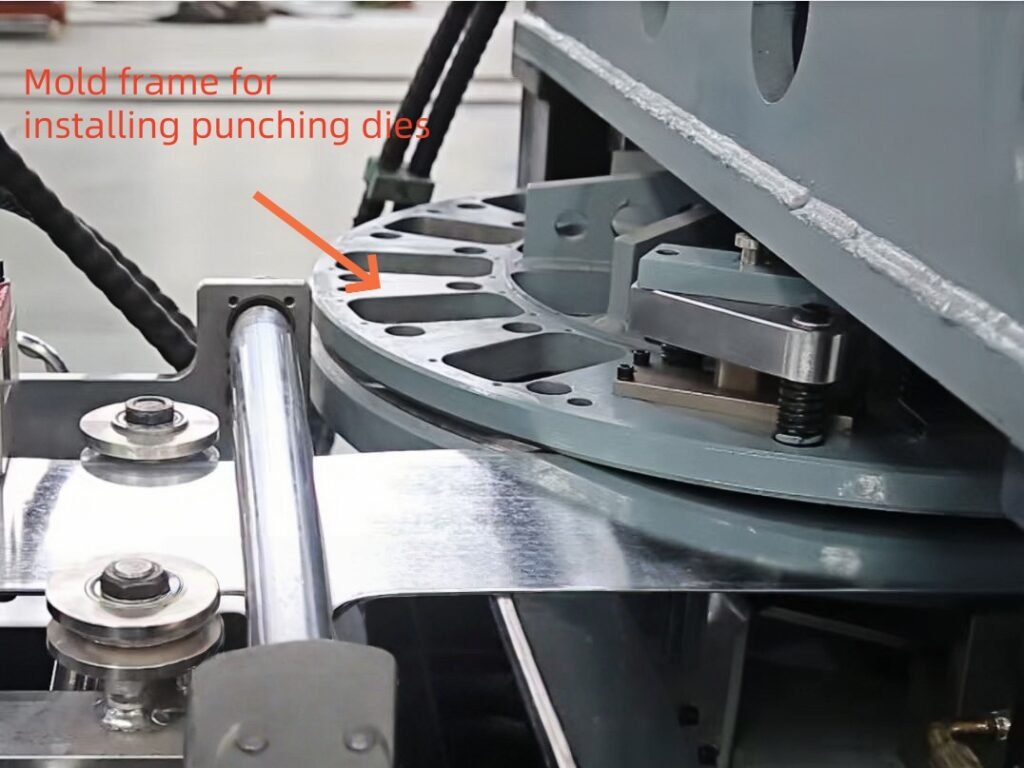

Всего имеется 12 комплектов штамповочных матриц, при этом все штамповочные матрицы и комплекты штамповочных пресс-форм могут быть изготовлены на заказ в соответствии с требованиями заказчика.



Ключевые параметры

Система управления: собственная разработка системы управления пуансоном револьверной головки

Автоматическое управление количеством обрабатываемых деталей и положением пуансона;

Допуск положения пуансона: ≤ ± 1 мм

Мощность зажимного механизма: 7,5 кВт (сервомотор);

Мощность вращательного двигателя: 2 кВт (сервомотор);

Мощность двигателя перемещения револьверной головки: 7,5 кВт (сервомотор)

Мощность гидравлического двигателя: 11 кВт;

Модель аккумулятора: 16 л;

Скорость зажима: 100 м/мин;

Общая скорость пуансона: 20-60 м/мин;

12 комплектов револьверных головок: 1 комплект;

Гидравлический цилиндр: 3 группы;

15) Материал пресс-формы: Cr12Mov;



Итак, это высокоскоростная линия для профилирования профилей под солнечные кронштейны, которая превосходит гидравлические штамповочные станки и значительно повышает суточную производительность. В резерве имеется 12 комплектов штамповочных матриц, позволяющих выбрать любое отверстие для крепления солнечных панелей в системе управления и возобновить производство, без необходимости дополнительных затрат на замену штамповочных матриц. Свяжитесь с нами прямо сейчас, чтобы получить более подробную информацию об этом оборудовании!
